新能源汽車中，電池熱管理系統的主要目標是：確保電池組能在最佳溫度范圍內工作。電池熱管理指：通過冷卻或加熱的方式，對電池系統進行溫度控制。和傳統汽車的熱管理系統不同，在新能源汽車背景下，電池熱管理與電機電控熱管理、其他設備冷卻系統，共同構成了熱管理系統。

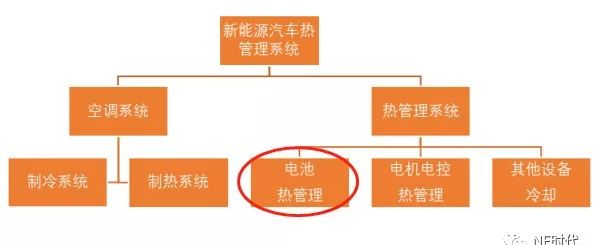

新能源汽車熱管理系統圖解

和燃油車相比，新能源汽車中新增的鋰離子電池部分是整車的動力源。鋰離子電池一般由多個單體電池通過串并聯方式形成電池模組，模組再組成電池組。鋰電池工作的本質是化學能和電能之間的轉換。這是一種電化學反應，對工作環境溫度有很高的要求。

動力電池的熱管理系統，通過冷卻或者加熱方式對電池系統進行溫度控制。電池溫度控制對電池的性能有很大的影響，具體表現：

-電池溫度較高時進行有效散熱，防止產生熱時空事件。

-電池溫度較低時進行預熱，提升電池溫度，確保低溫下的充電、放電性能和安全性。

-減少電池組內的溫度差異，不出現過熱的現象，防止高溫位置處的電池過快衰減，降低電池組整體壽命。

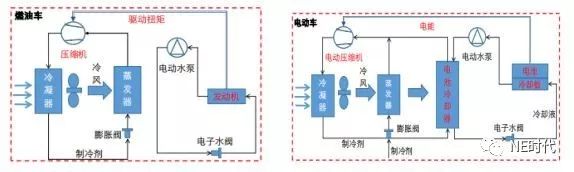

燃油車與電動車熱管理系統對比

一般來說，15℃~35℃是最佳溫度，可以實現電池最佳功率輸出和輸入。同時，電池的容量和循環壽命都可以達到比較好的狀態。

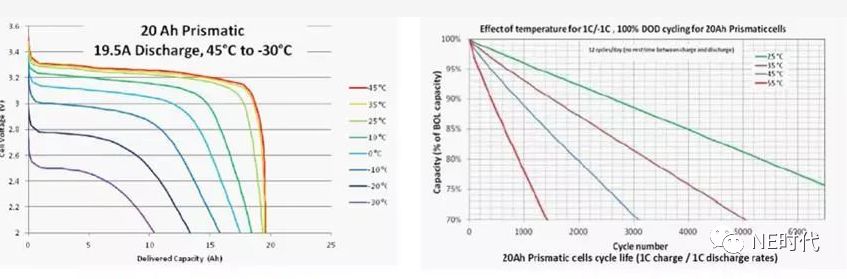

溫度與放電容量和電池壽命的關系

溫度過低時，電池壽命延長但電池容量急劇下降；溫度過高時，電池容量增加緩慢，而電池壽命則會降低至原來的百分之二十。由此，電池在低溫區和高溫區需進行限功率使用。否則，電池的壽命和充放電的容量會受到很大的沖擊，影響汽車駕駛體驗。

電池熱管理本質上分為兩部分：一部分是對電池在放電狀態下進行冷卻，另一部分是對電池充電或靜置狀態下加熱和保溫。正常情況下，電池熱管理系統對電池溫度的控制具體表現在三方面：

-電池溫度較高時進行有效散熱，防止產生熱失控事件。

-電池溫度較低時進行預熱，提升電池溫度，確保低溫下的充電、放電性能和安全性。

-減少電池組內的溫度差異，不出現過熱的現象。

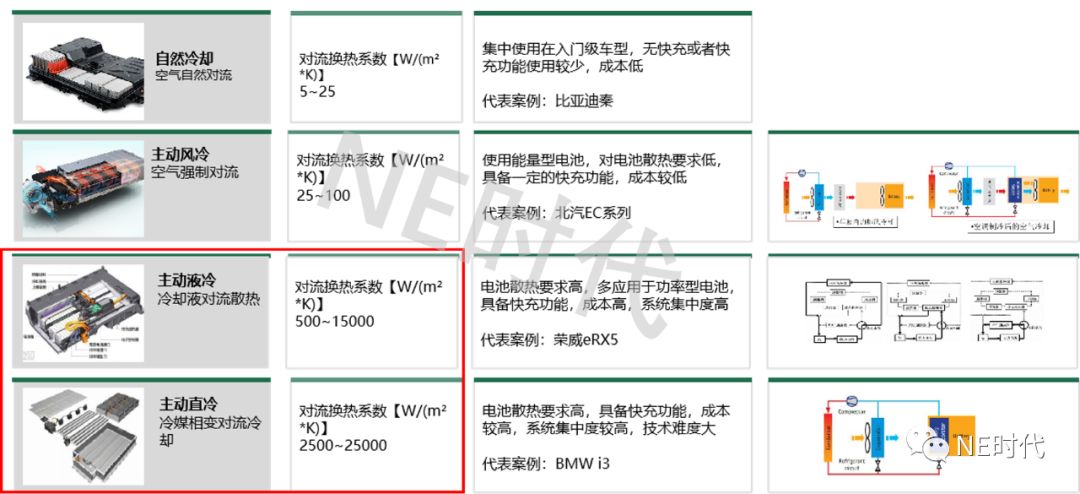

電池加熱、冷卻兩種類型下又包括多種實現方式。常見的電池冷卻方式分為自然冷卻，風冷（主動+被動）、主動液冷（板式+獨立回路），主動直冷四種。

四種冷卻方式在降溫效率，升溫效率方面性能各有優劣，其構成的材料成本和系統操作復雜性也完全不同。

-自然冷卻：沒有額外的裝置進行換熱，完全靠周圍環境來平衡電池包的熱量。其最大的優點就是結構簡單，成本低。當然缺點就是散熱性能較弱。

-主動風冷、被動風冷:利用空氣流動換熱，成本低，系統簡單，但同時系統密封性差，導致升溫效率低，同時無法有效均衡溫度。

-直冷方案直接在電池附近相變，降溫效果最好，但無法通過相變材料加熱，且對系統控制的要求比較高。

-液冷系統通過制冷和換熱兩條回路在滿足功能型需求上有一定優勢，但同時有成本高、系統復雜等劣勢。

常見的電池加熱方式分為電加熱和水加熱。其中電加熱主要通過加熱膜、加熱鋁板、熱泵和PTC，水加熱主要利用發動機、電機、電控、逆變器等的輔熱來對電池進行加熱和保溫。PTC分為風暖和水暖，水暖效果更加，成本也較高。熱泵和PTC相比，優點在于更高的系統集中率和熱效率，但是熱泵的研發難度較高，目前國內只有上汽榮威等兩款車型采用熱泵技術為電池加熱。動力電池的熱管理又和整車的空調系統息息相關，很多的液冷系統跟整車的空調壓縮機共用。普通加熱系統常用的有兩種方式，一種是和空調共用PTC，一種是單獨的PTC或者熱泵來給電池供熱。

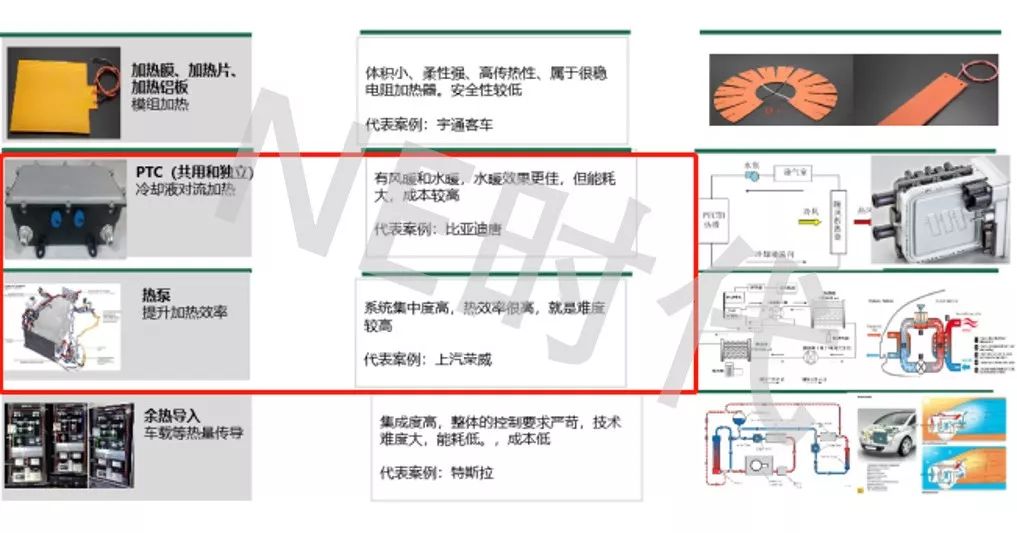

幾種常見的電池加熱方式

新能源汽車熱管理單車價值量較傳統汽車有大幅提升。相比傳統汽車，電池熱管理系統為新增加的系統，將帶來全新的增量未來隨著電池容量的增大，風冷模式主要利用自然風或者風機愛配合汽車自帶的蒸發器為電池降溫，結構簡單，單車價值量較低，僅需加熱器（PTC/熱泵）等價值較高的零件。

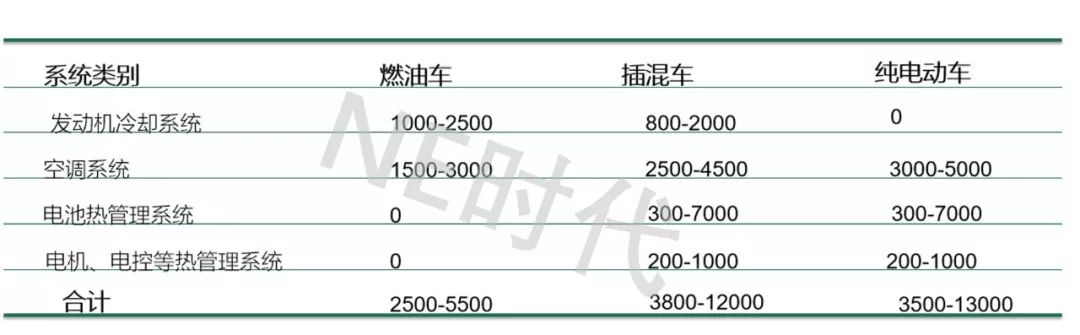

整車價值量拆分圖

新能源汽車整套的電池液冷和加熱系統單車價值約為5000元以上相比傳統汽車的熱管理系統成本增加約80%。新增成本主要來自液冷模式下，電池中關鍵零部件：電子膨脹閥、冷卻板、電池冷卻器、電子水泵、加熱器。加上隨著汽車電動化、智能化的大趨勢快速放量，新增的電池熱管理系統將使單車的價值有大幅度的提升。

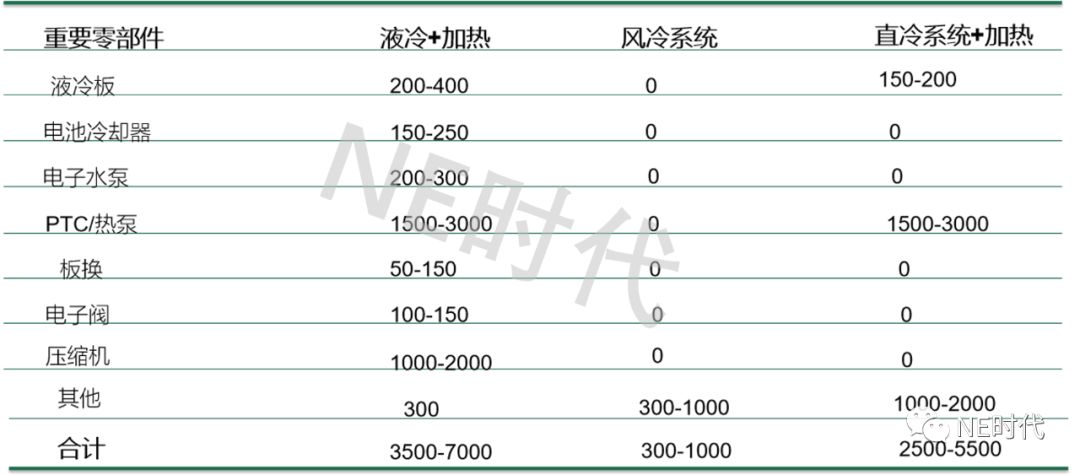

電池熱管理系統成本構成

2020年之后乘用車液冷比例會隨著新能源車型結構優化快速增加。在乘用車市場結構中，A00和A0級別是目前的主流車型，這個級別的車型一般為純電動，由于其主要用于代步，車輛最高速度一般為100km/h-120km/h，所以對液冷系統的需求有限，很難成為液冷市場的目標市場。

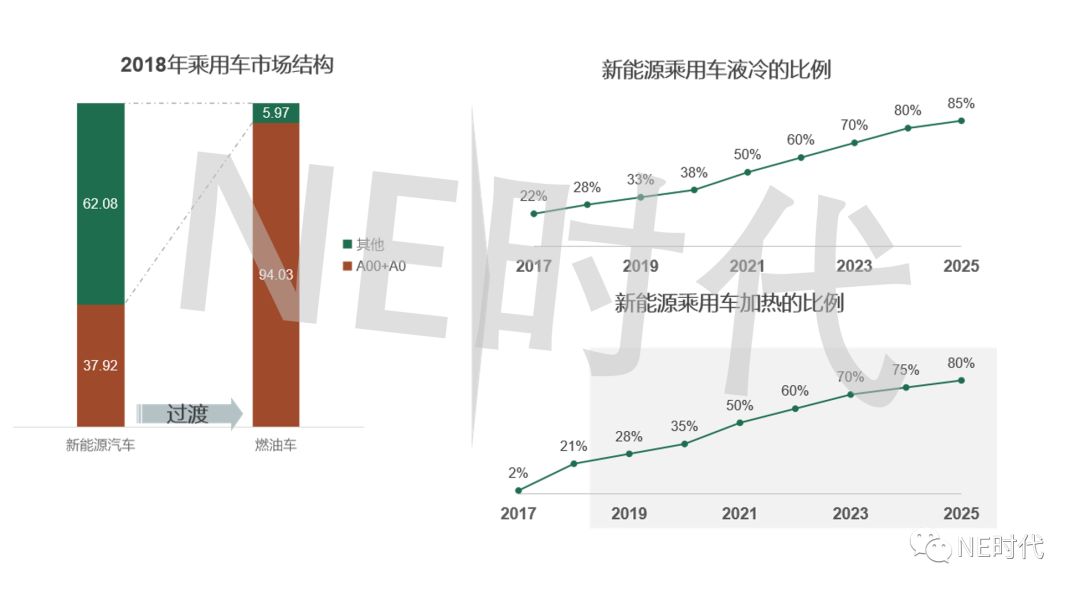

新能源乘用車市場結構及液冷加熱比例預測

但隨著補貼退坡，和新能源市場的進一步推廣，新能源乘用車的市場結構將會逐漸趨向于傳統乘用車，即A00和A0級別的車型比例會下降，而其他車型比例將上升。隨著A00級別的份額下降，液冷系統的比例將迅速擴大。

新能源汽車熱管理未來前景廣闊，2025年國內市場超400億，電池熱管理達200億。按照國內空調和電池熱管理的單車價格和未來的滲透率來測算，NE預測2020年、2025年國內的新能源汽車銷量按積極因素預測，有望達到200萬和500萬輛，相對應的汽車熱管理市場空間分別105億、405億；電池熱管理市場分別為80億、204億。也就是說，未來新能源汽車的電池熱管理將達到和傳統汽車空調一樣的整車熱管理份額。

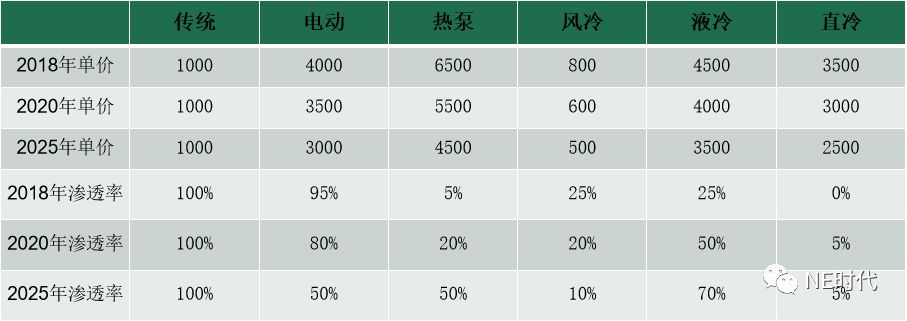

多種方式單價及滲透率

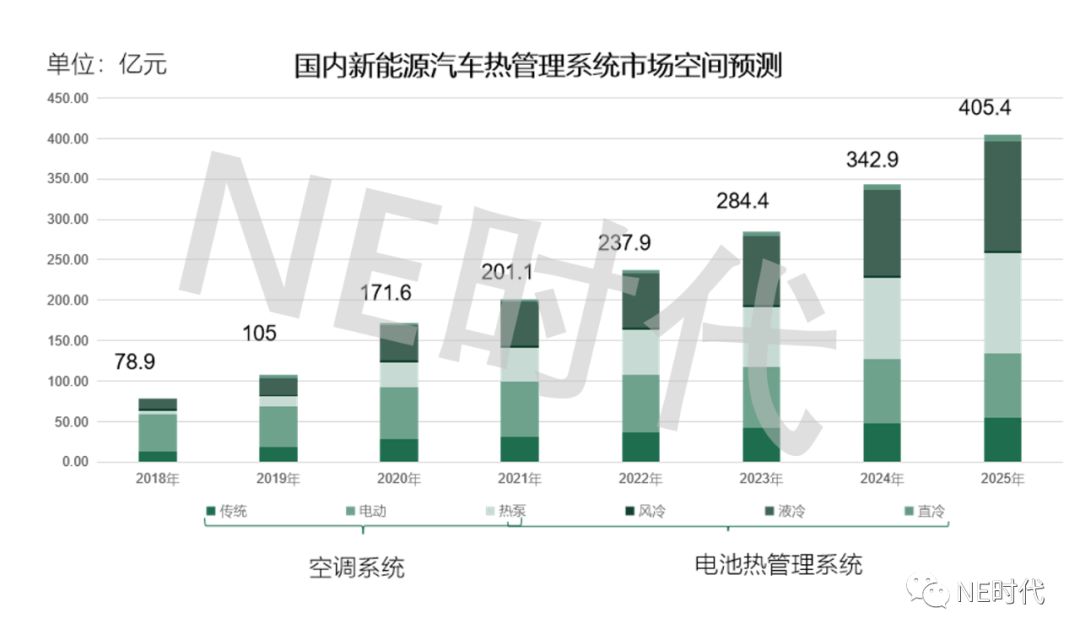

國內新能源汽車熱管理系統市場空間預測

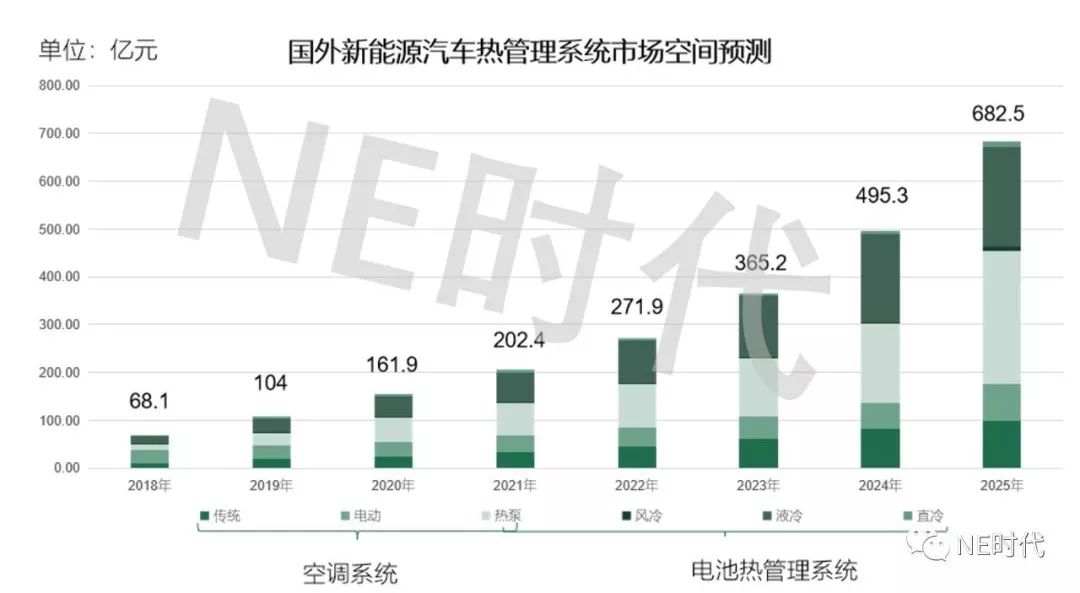

國外新能源汽車熱管理系統市場空間預測

整體來看，未來的熱管理冷卻將以液冷為主，加熱方式前期會以PTC為主，過渡期使用小功率PTC+熱泵的形式，后期以熱泵為主。隨著動力電池Pack的性能和換熱需求的提升，對冷板的各方面要求也將提升，主流產品將由型材式冷板向其他形式過渡，同時對加熱的效率和能耗也相對應的提出了更高的要求，PTC和熱泵的選擇將隨著各自的技術成熟度和成本優勢做雙向的博弈。

不同液冷板和加熱方式對比

-液冷EV市場：當前階段在售車型的快充基本在2C以下，所以成本較低的口琴管方案在這一階段會成為主流，隨著2C以上快充的普及，口琴管很難滿足需求，所以口琴管式的份額將會逐漸下降。目前正處于評估階段的吹脹式冷板有可能切入市場與沖壓式冷板競爭，托盤與液冷板的集成可以有效降低Pack的復雜度和成本。在吹脹工藝能保證產品品質的情況下，由于其成本低、重量輕會有一定優勢。

-液冷PHEV市場：PHEV市場以沖壓式冷板為主，由于PHEV工況特性，搭載快充的可能性不高，所以對換熱能力的要求有限。目前的沖壓式冷板已經能夠滿足PHEV放電過程中的熱能，所以對換熱能力優化的需求有限。

-加熱市場：目前新能源汽車還未大批量的銷售到北方市場，而對于北方低溫區域，傳統的空調已經不適用；電動空調使用單一的PTC加熱，其制熱效率較低，尤其是在冬天車輛啟動和冷充電的時候能耗很高，冬天開空調后也會使續駛里程大幅下降，熱泵的制熱效率高，但是成本和系統復雜度也更高。目前更多加熱的方式依舊是采用PTC，因為其價格適中，系統結構相對簡單，只用在電動空調的基礎上再增加閥體和板換同空調系統進行并聯即可實現。未來隨著熱泵技術的不斷發展，效率再次提升、成本降低后，熱泵空調將成為熱管理的首選。
